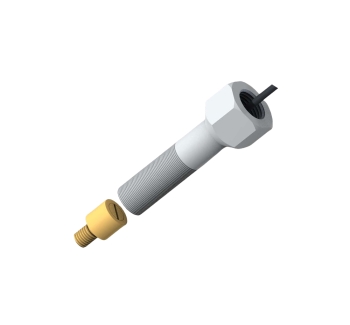

EPRM2072-SPDT系列磁性接近開關工作原理：通過觸發器的位置和極性的變化，使傳感器周圍產生磁場變化，進而使得傳感器的觸點產生動作。采用密封設計，壽命至少100萬次，安裝方便，可以根據客戶不同的應用環境做調整。EPRM2072-SPDT是以永久性磁鐵觸發磁簧開關的接近傳感器，最適用于檢測門等設備的開合和位置。
特點
■ 以永久性磁鐵觸發磁簧開關的接近傳感器
■ 適用于檢測門等的開閉
應用場景
■ 各種門的開合檢測
■ 機器限位
行業
■ 機械設備
■ 工業及自動化
■ 金融設備
■ 通訊設備
性能參數
機械尺寸
動作特性
1、動作要求:傳感器和觸發器中心線在一條直線上，相向或反向運動;傳感器或觸發器運動均可。
2、 D為傳感器和觸發器間距，當D>20mm時，傳感器為原始狀態，紅、黃導線之間為導通(ON)狀態，黑黃線之間為斷開(OFF)狀態，當D=5~10mm時，開關進行轉換動作，紅、黃線斷開(OFF)，黑黃線導通(ON)，D值繼續減小，開關維持當前狀態不變。
接線方式
